Piawaian Proses Pembinaan untuk Struktur Keluli (Kerangka Keluli)

1. Pemeriksaan Mengangkat Rangka Keluli (Pengiraan Pengangkatan)

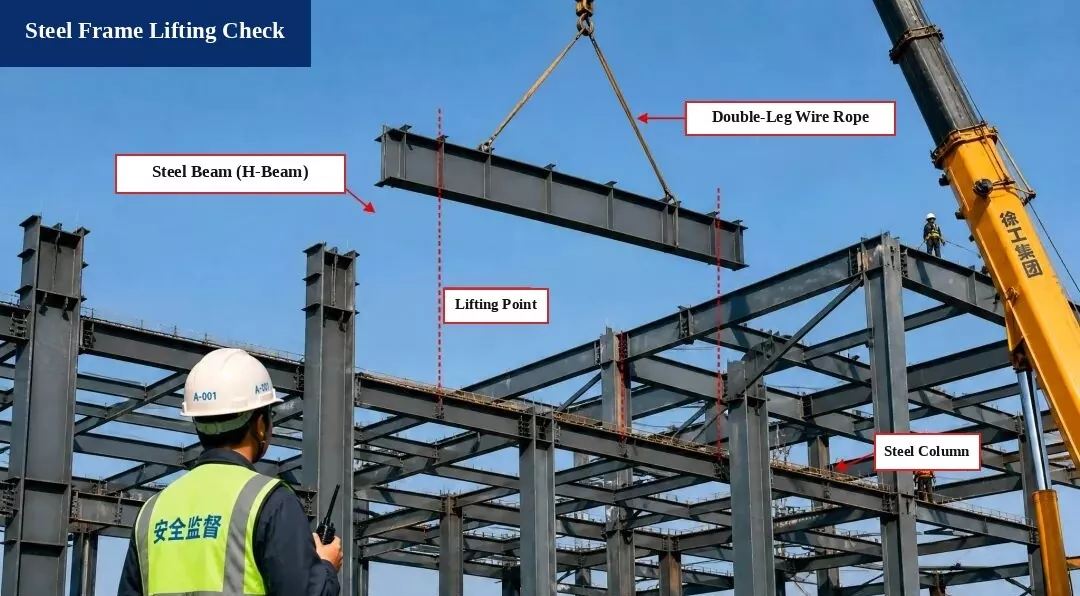

I. Gambarajah Mengangkat

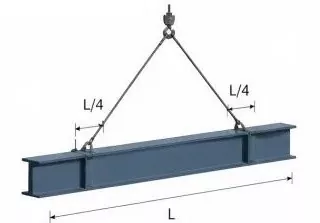

ahli:Rasuk Keluli H500×200×10×16, Panjang L = 12.0 m

Titik Angkat:Tetapkan pada L/4 dari setiap hujung rasuk

Sudut anduh:α ≈ 60°

II. Pengiraan Beban

1. Berat Diri Rasuk:
G = ρ × V = 78.5 kN/m³ × 0.212 m³/m × 12.0 m = 199.9 kN

2. Faktor Beban Dinamik:Ambil 1.1

3. Berat Sling:Diabaikan (boleh diabaikan)

4. Jumlah Beban Angkat:
P = G × 1.1 = 219.9 kN

5. Ketegangan anduh (Beban Seimbang):
T = P / (2 × kos α) = 219.9 / (2 × kos 60°) = 219.9 kN

III. Pemeriksaan Keselamatan Anduh

1. Jenis anduh:φ20 tali dawai keluli, beban putus Fb = 360 kN

2. Faktor Keselamatan (n):
n = Fb / T = 360 / 219.9 = 1.64 > 1.25

Memenuhi keperluan standard!

Semak Kesimpulan:
Operasi mengangkat adalah selamat dan memenuhi keperluan kod.

Piawaian Rujukan

• Kod untuk Pembinaan Struktur Keluli (GB 50755-2012)

• Kod Teknikal untuk Keselamatan Mengangkat dan Mengangkat dalam Pembinaan (JGJ 276-2012)

Nota Keselamatan:

1. Periksa rasuk keluli, tali dawai dan alatan mengangkat sebelum mengangkat untuk memastikan ia selamat dan boleh dipercayai.

2. Tetapkan orang yang berdedikasi untuk mengarahkan proses pengangkatan. Tiada siapa boleh berdiri di bawah rasuk yang terangkat.

3. Hentikan kerja mengangkat serta-merta apabila kelajuan angin mencapai Tahap 6 atau lebih tinggi.

2. Pemasangan dan Pemeriksaan Rangka Keluli — Pemasangan Rasuk Keluli

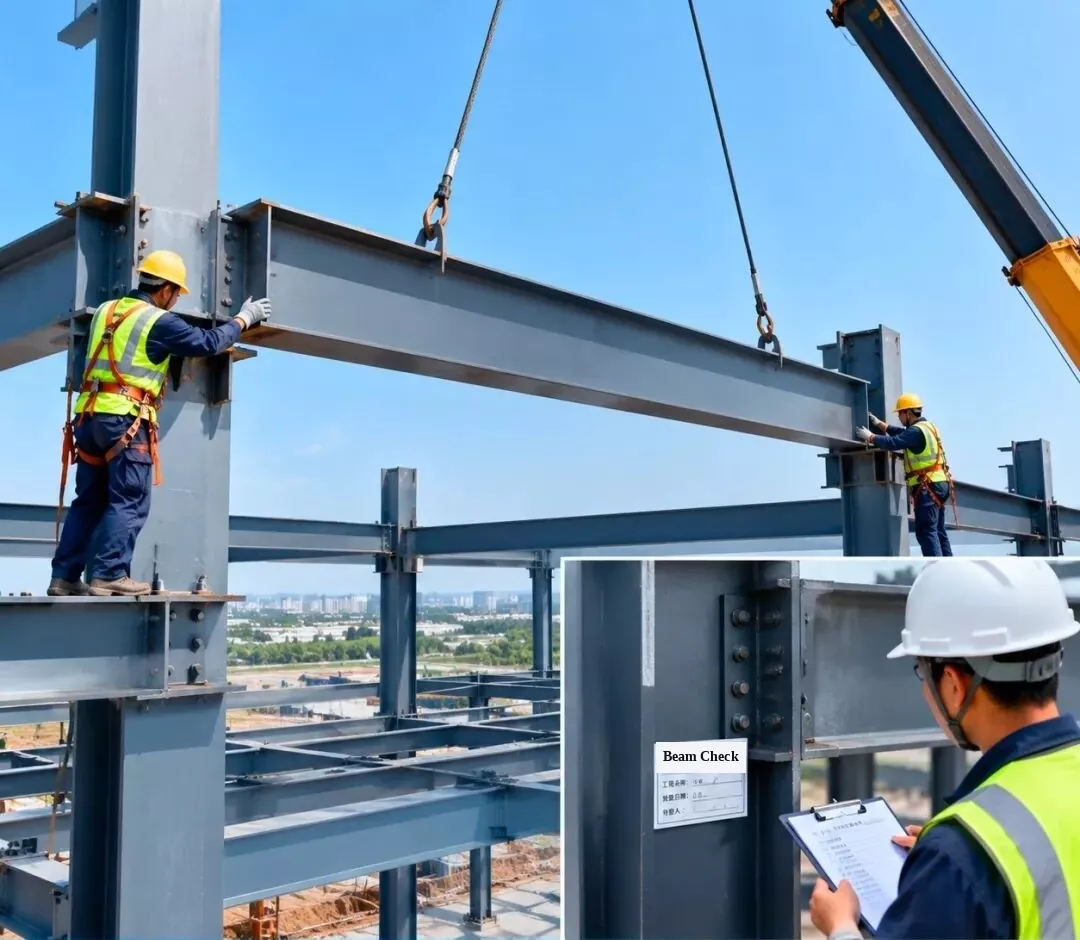

Angkat rasuk keluli ke kedudukan yang dirancang, kemudian periksa dan luluskan sambungan sambungan untuk memastikan kualiti pemasangan memenuhi keperluan reka bentuk.

[Tag Inset pada Lajur: Pemeriksaan Pemasangan Rasuk Keluli | Nama Projek: Bengkel #1 | Tarikh Pemeriksaan | Inspektor]

3. Pemasangan dan Pemeriksaan Rangka Keluli — Pemasangan Kekuda Bumbung Keluli

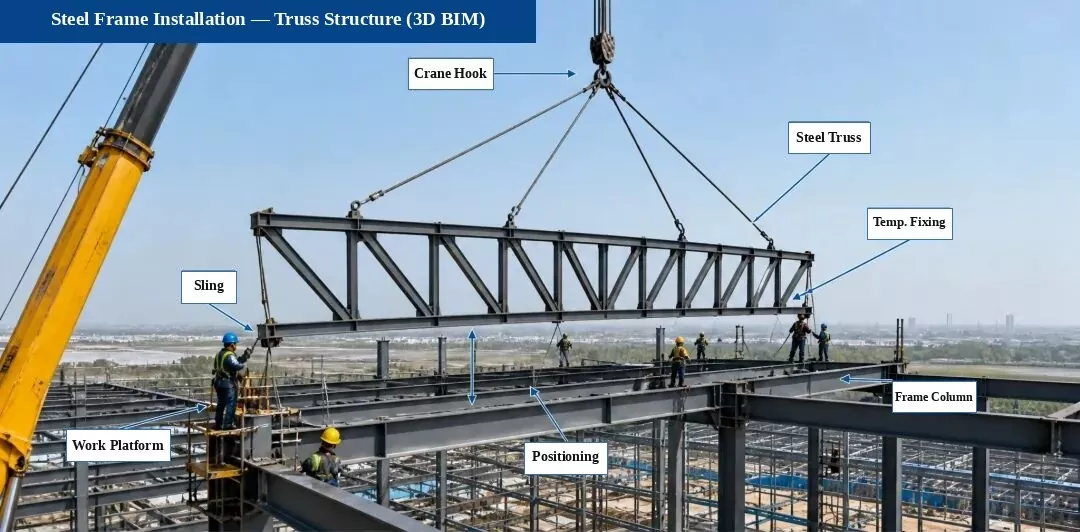

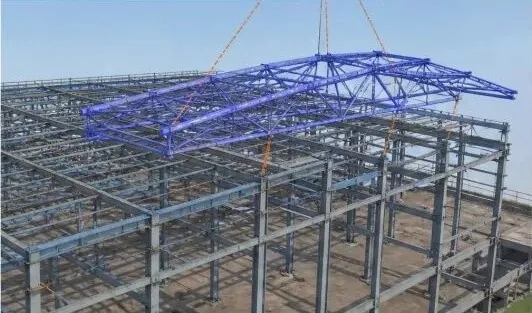

1. Simulasi BIM 3D:Simulasikan pemasangan kekuda bumbung keluli untuk menambah baik pelan angkat dan susunan pemasangan.

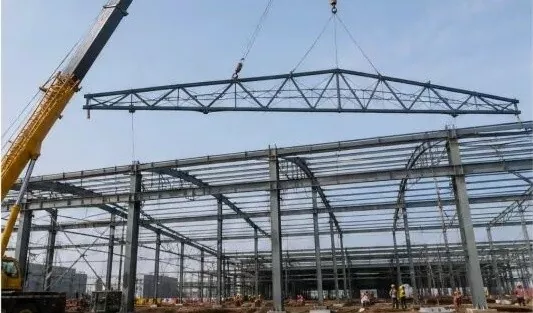

2. Mengangkat Kekuda Bumbung:Gunakan kren trak untuk mengangkat kekuda dan letakkannya perlahan-lahan pada kedudukan sambil memastikan ia seimbang.

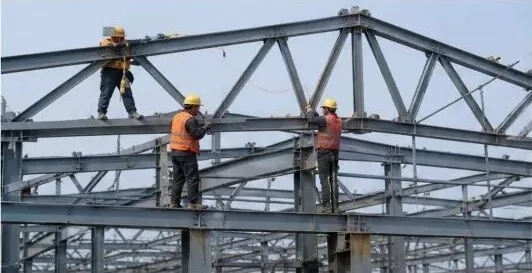

3. Kedudukan & Penetapan Sementara:Selepas kekuda bumbung dipasang, selamatkannya buat sementara waktu dan laraskan kedudukan dan ketinggiannya (ketinggian).

4. Sambungan Bolt Kekuatan Tinggi:Ketatkan bolt berkekuatan tinggi mengikut peraturan reka bentuk untuk memastikan sambungan yang kuat.

5. Pemeriksaan Pemasangan:Semak ketinggian kekuda, rentang, lenturan (pesongan) dan penjajaran menegak untuk memastikan ia memenuhi kod.

6. Rekod Pemeriksaan:Selepas lulus pemeriksaan, lengkapkan borang rekod dan teruskan ke langkah pembinaan seterusnya.

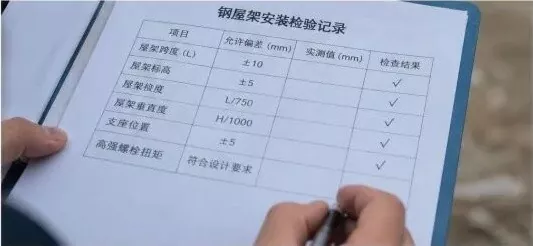

Rekod Pemeriksaan Pemasangan Kekuda Bumbung Keluli

Item Pemeriksaan	Ralat Dibenarkan (mm)	Nilai Terukur (mm)	Semak Keputusan
Span Kekuda (L)	±10	—	√ (Lulus)
Ketinggian Kekuda (Ketinggian)	±5	—	√ (Lulus)
Lenturan Kekuda (Pesongan)	L / 750	—	√ (Lulus)
Penjajaran Menegak Kekuda	H / 1000	—	√ (Lulus)
Jawatan Sokongan	±5	—	√ (Lulus)
Tork Bolt Berkekuatan Tinggi	Memenuhi keperluan reka bentuk	—	√ (Lulus)

Titik Kawalan Utama:

Periksa semua bahagian keluli yang masuk di tapak untuk mengesahkan jenis, saiz dan kualiti kimpalannya;
Gunakan pelan mengangkat yang selamat dan praktikal untuk memastikan keselamatan mengangkat;
Laraskan dan betulkan kekuda sejurus selepas ia diletakkan pada kedudukannya;
Ketatkan semua bolt berkekuatan tinggi dengan betul dan uji torknya mengikut kod;
Jalankan pemeriksaan penuh untuk memastikan struktur yang dipasang memenuhi semua keperluan reka bentuk dan kod.

4. Pemasangan Rangka Keluli dan Pemeriksaan — Pemasangan Rasuk Keluli Cenderung

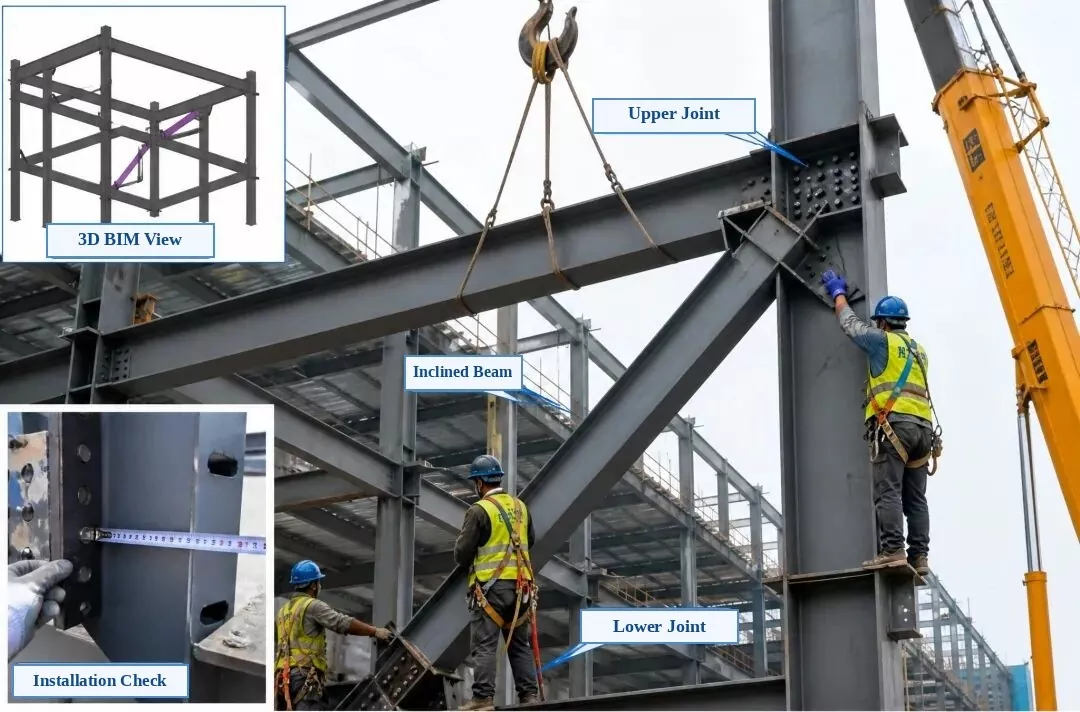

Label Foto yang Diekstrak:Inset Kiri Atas: 3D BIM View | Inset Kiri Bawah: Semakan Pemasangan | Foto Utama: Sambungan Sambungan Atas, Rasuk Keluli Condong (Pendakap Diagonal), Sambungan Bawah

Pemasangan dan Pemeriksaan Rangka Keluli — Pemasangan Rasuk Keluli Cenderung

1. Semakan Pra-Pemasangan:Periksa nombor bahagian, saiz, kedudukan lubang bolt, dan arah plat sambungan. Pastikan permukaan sentuhan rata, bersih dan bebas daripada burr atau minyak.

2. Mengangkat dan Meletakkan Kedudukan:Gunakan dua mata angkat untuk mengangkat rasuk condong perlahan-lahan ke tempatnya. Betulkan sementara dan pastikan kedua-dua sambungan atas dan bawah sejajar dengan tiang keluli dan rasuk.

3. Penjajaran dan Pelarasan:Laraskan kedudukan garis tengah, ketinggian dan penjajaran menegak bagi rasuk condong untuk memenuhi keperluan reka bentuk. Lengkapkan sambungan kekal selepas penjajaran.

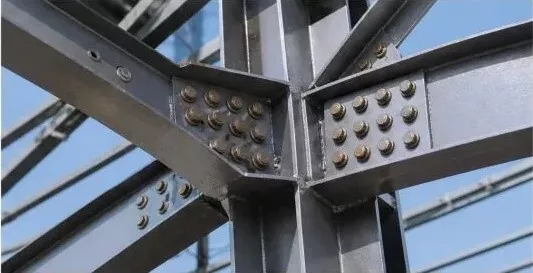

4. Kaedah Sambungan:Sambungkan dengan bolt berkekuatan tinggi. Ketatkannya secara sama rata dari tengah ke luar ke kedua-dua belah seperti yang dikehendaki oleh reka bentuk, dan tandakan setiap bolt selepas pemeriksaan pas pengetatan akhir.

5. Pemeriksaan Pemasangan:Periksa kedudukan garis tengah, ketinggian, penjajaran menegak, ketat sentuhan plat dan kualiti mengetatkan bolt. Semuanya mesti memenuhi Kod Penerimaan Kualiti Pembinaan Struktur Keluli (GB 50205).

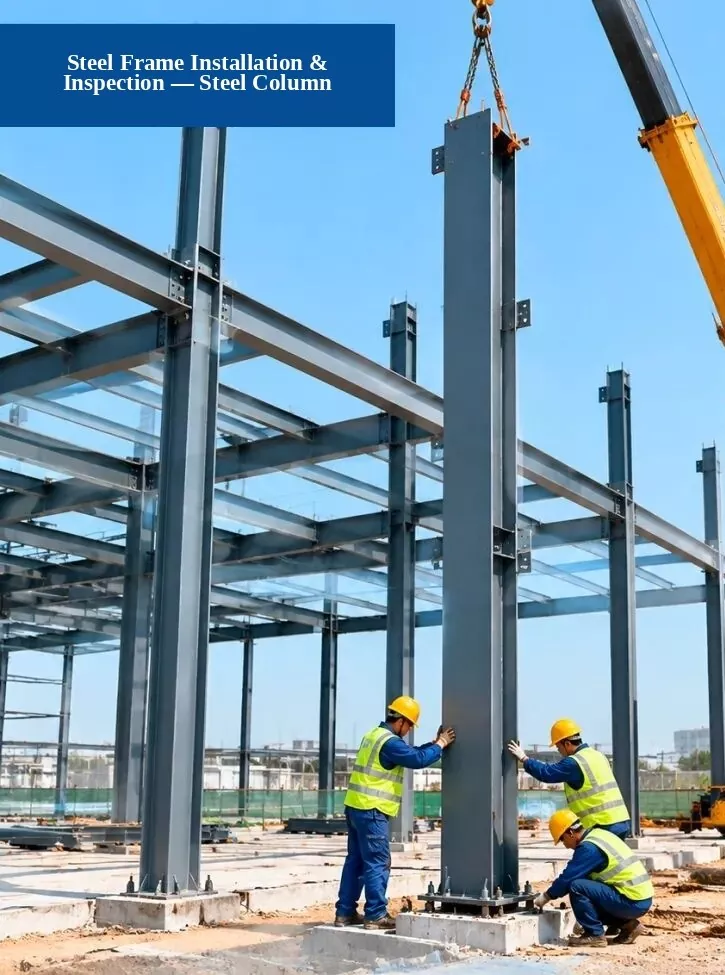

5. Pemasangan dan Pemeriksaan Rangka Keluli — Pemasangan Tiang Keluli

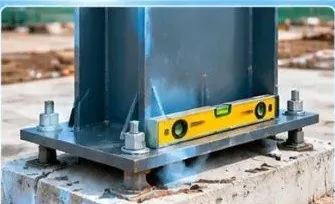

1. Pemeriksaan Asas:Semak sama ada kedudukan bolt anchor, ketinggian asas dan dimensi asas memenuhi keperluan reka bentuk.

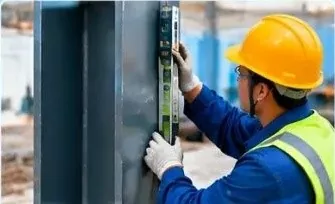

2. Semakan Penjajaran Menegak:Gunakan total station, laser plumb atau aras straightedge untuk memeriksa sejauh mana lurus (menegak) tiang keluli berdiri.

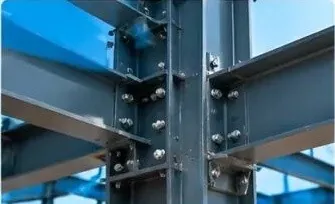

3. Semakan Kualiti Sambungan:Periksa sama ada bolt, kimpalan dan plat sambungan berkekuatan tinggi memenuhi keperluan standard.

Proses Pembinaan:1. Kerja Penyediaan → 2. Angkat & Letakkan Tiang Keluli → 3. Pasang & Selamatkan → 4. Pemeriksaan & Penerimaan

6. Pemasangan Kerangka Keluli — Pemasangan Struktur Kekuda (Rajah BIM 3D)

Aliran Proses Pemasangan:Tinjauan & Penandaan → Semakan Sokongan → Angkat & Letakkan → Pembetulan Sementara → Penjajaran & Pelarasan → Sambungan Bolt Kekuatan Tinggi → Kimpalan (jika perlu)

Titik Pemasangan Utama:

Sebelum mengangkat, semak semula garis tengah sokongan, ketinggian dan kedudukan bahagian terbenam;
Pasang tali pemandu angin (taglines) semasa mengangkat untuk memastikan kekuda stabil;
Laraskan dan selamatkan sementara kekuda sejurus selepas penempatan untuk mengelakkan lenturan atau herotan;
Sambungan bolt berkekuatan tinggi mesti mengikut peraturan reka bentuk dan kod dan diketatkan kepada tork yang diperlukan;
Kualiti kimpalan mesti memenuhi peraturan dalam Kod Penerimaan Kualiti Pembinaan Struktur Keluli (GB 50205).

Titik Pemeriksaan Utama (Foto Tapak):

1. Sokongan & Semakan Bersama

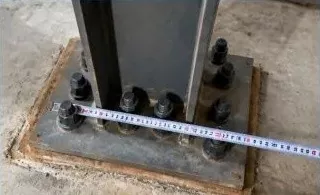

Periksa kedudukan dan ketinggian bolt sokongan, plat shim dan bahagian terbenam untuk memastikan ia memenuhi keperluan reka bentuk.

2. Semakan Penjajaran Kekuda

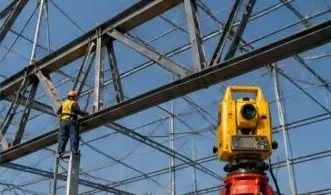

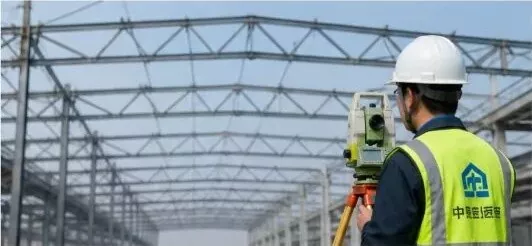

Gunakan stesen total untuk mengukur garis tengah, ketinggian dan lenturan kekuda, dan buat pelarasan penjajaran.

3. Semak Bolt Kekuatan Tinggi

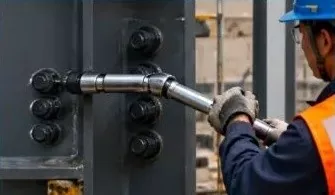

Periksa nombor, saiz dan tork bolt berkekuatan tinggi, dan uji semula ia seperti yang dikehendaki oleh kod.

Nota:Struktur kekuda dalam projek ini dipasang di kilang dan diangkat mengikut bahagian di tapak untuk memastikan pemasangan, kualiti dan keselamatan yang tepat.

7. Rangka Keluli & Pemasangan Kepingan Bumbung Logam Berprofil dan Pemeriksaan

Pemasangan dan Pemeriksaan Rangka Keluli

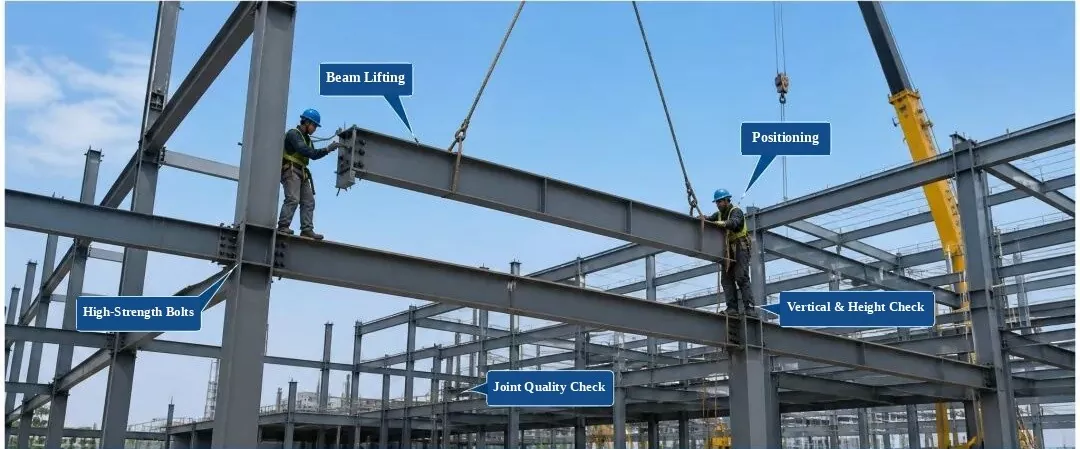

(Label: Angkat Rasuk, Kedudukan, Bolt Kekuatan Tinggi, Pemeriksaan Menegak & Ketinggian, Semakan Kualiti Bersama)

1. Semakan Bahagian Masuk:Semak kualiti bahan, saiz, keadaan permukaan dan kelurusan. Pasang hanya selepas lulus pemeriksaan.

2. Kawalan Proses:Kawal kedudukan bahagian, ketinggian, penjajaran menegak, dan pengetatan bolt semasa pemasangan.

3. Item Pemeriksaan:Kedudukan garis tengah, ketinggian, penjajaran menegak, kerataan permukaan dan kualiti sambungan bolt.

4. Standard Kualiti:Mesti memenuhi Kod Penerimaan Kualiti Pembinaan Struktur Keluli (GB 50205-2020).

Pemasangan & Pemeriksaan Kepingan Bumbung Logam Berprofil

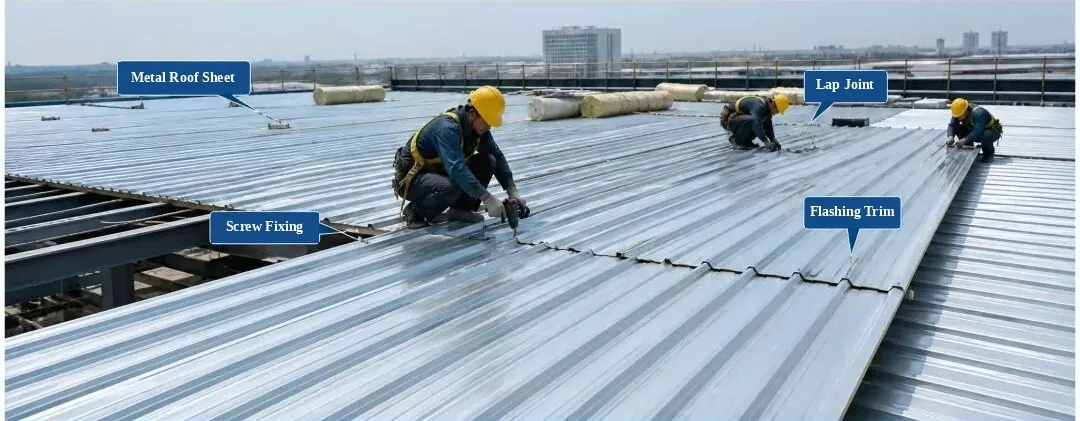

(Label: Kepingan Bumbung Logam, Sambung Punggung, Pembetulan Skru Mengetuk Sendiri, Kemasan Berkelip)

1. Semakan Bahan:Semak profil panel, ketebalan, salutan dan warna. Gunakan hanya selepas lulus pemeriksaan.

2. Peraturan Pemasangan:Tindih panel dengan betul dan pasangkannya dengan kuat. Pastikan jarak skru dalam had standard, tanpa skru hilang atau salah letak.

3. Item Pemeriksaan:Kerataan bumbung, lebar bertindih, jarak titik pengikat dan butiran kalis air.

4. Standard Kualiti:Mesti memenuhi Kod Teknikal untuk Kejuruteraan Bumbung Logam (GB 50345-2012).

8. Pemasangan dan Pemeriksaan Rangka Keluli — Pemasangan Tangga Keluli dan Handrail

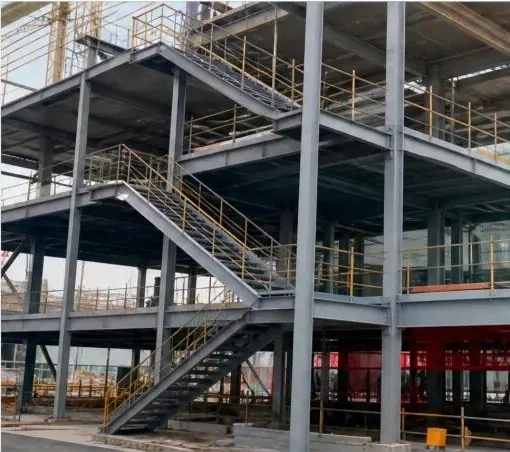

1. Tangga dan Susur Tangan Keluli yang telah siap (Foto Tapak)

2. Model BIM 3D (Tangga Keluli dan Susur Tangan)

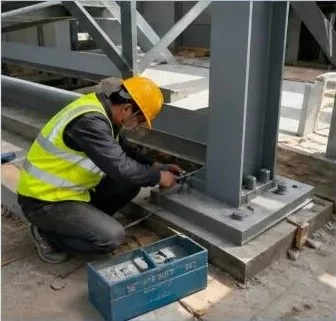

3. Pemasangan Tangga Keluli (Kerja Tapak)

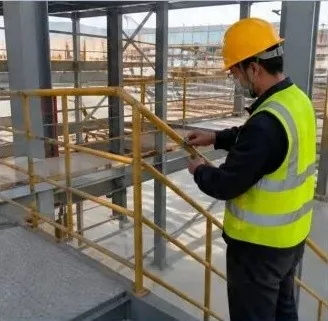

4. Pemasangan Handrail (Kerja Tapak)

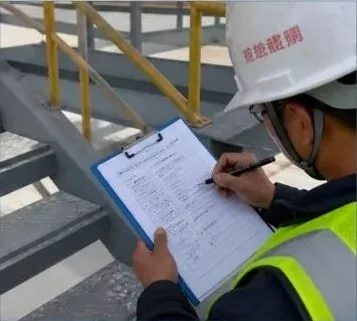

5. Pemeriksaan Kualiti Pemasangan (Pemeriksaan Tapak)

Arahan:

Sebelum memasang tangga keluli dan susur tangan, semak semula dimensi komponen, ketinggian dan garis tengah susun atur;
Apabila menggunakan sambungan bolt, periksa saiz bolt, kuantiti dan tork untuk memastikan sambungan yang kukuh;
Pegangan tangan yang dipasang mestilah kukuh dan lurus, dengan kimpalan penuh dan licin yang memenuhi keperluan reka bentuk dan kod;
Jalankan pemeriksaan kualiti selepas pemasangan dan isi rekod pemeriksaan untuk memastikan kualiti projek.

Struktur keluliesdigunakan secara meluas dalam pasaran pembinaan hari ini untuk membina bingkai bangunan, dan ia akan menjadi pilihan utama untuk struktur bangunan utama pada masa hadapan. Struktur keluli mempunyai banyak subkategori, jenis struktur dan jenis komponen. Berdasarkan sistem struktur, mereka dibahagikan kepada empat jenis utama: bingkai portal, grid ruang, kekuda, dan struktur bingkai.
